消费类隔离适配器、充电器市场，追求 BOM 极致精简，省去启动电阻、辅助绕组供电二极管可以有效降低物料数量与变压器复杂度。LP3718 是芯茂微 LANDP 推出的高度集成自供电原边反馈 PSR 控制器，内置 BJT 功率管，无需外部启动电阻，自供电架构取消辅助绕组 VCC 供电二极管；通过 SEL 引脚外接电阻可调原边峰值电流，搭配 FB 分压电阻设定输出电压；自带输出线缆补偿，改善 USB 线材压降；集成全套保护；提供 SOP8L、ASOP6、DIP7 多种封装，多款子型号覆盖不同功率等级，整机功率最大做到 24W，适配贴片、插件不同产线工艺。本文对子型号选型、电气参数、应用拓扑、PCB、量产调试做完整解析，方便硬件工程师做物料兼容评估。

一、子型号选型区分

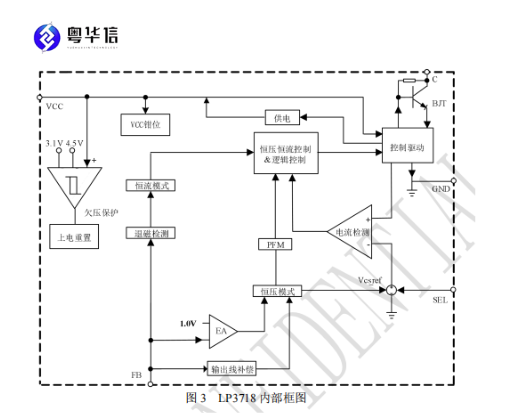

二、核心器件电气参数

• AC 输入：85‑265VAC 宽市电，整机最大 24W
• 内置高压 BJT 功率管；SEL 引脚外接电阻设置原边峰值电流
• VCC 启动电流典型 1uA；VCC 钳位 7V；VCC‑UVLO 下降阈值 3.1V
• FB 基准典型 1.0V；满载线缆补偿电流 12uA；
• 最大工作频率 60kHz，最小工作频率 600Hz；内置抖频改善 EMI
• 前沿消隐 LEB=450ns；退磁检测比例 TDEM/TSW=50%
• 保护功能：VCC 钳位 / 欠压、FB 上偏电阻开路保护、输出短路打嗝、输出过压保护、OTP 过温 150℃
• 待机功耗满足六级能效要求
• 关键计算公式 \(IoCP=\frac{0.5}{2} × I_{PKMAX} × \frac{N_{P}}{N_{S}} × k\) \(V_{outNoload }=\left(\frac{V_{FB}}{R_{FBL}} × R_{FBH}+V_{FB}\right) × \frac{N_{S}}{N_{f}}-V_{be}\)

三、功率覆盖与整机方案

整机覆盖 8‑24W，双绕组 PSR 架构，无光耦、无 TL431；无需外部启动电阻，不需要辅助绕组 VCC 供电二极管。 变压器辅助绕组给芯片 VCC 供电；SEL 引脚接电阻设置峰值电流；FB 引脚接 RFBH/RFBL 分压网络做输出采样；次级二极管直接整流输出；芯片自带 12uA 线缆补偿改善 USB 长线压降。

供货配套：LP3718 系列原装货源稳定，常备批量物料，支持锁料锁产能，适配工厂大批量排产、紧急补料需求，建议纳入 BOM 兼容备选物料池。

四、典型应用电路简述

AC 市电整流滤波接入变压器初级；芯片 C 引脚接内置 BJT 集电极；SEL 外接电阻设置峰值电流；FB 外接分压电阻采样辅助绕组；VCC 依靠自供电回路建立工作电压；次级二极管直接整流输出；利用内置线缆补偿改善带载下线材压降。

五、PCB 布局硬性规范

1. VCC 旁路电容紧靠 VCC‑GND 焊盘，保障上电启动、轻载供电稳定；
2. SEL 设置电阻紧靠 SEL‑GND，减少寄生影响峰值电流精度；
3. FB 分压电阻靠近 FB 引脚，远离变压器磁芯、初级高压走线，避免磁场耦合采样漂移；
4. C 功率引脚根据封装合理铺铜散热；ASOP‑6 散热能力最优；DIP7 插件注意焊盘散热设计；
5. 原边功率环路尽量缩小；功率地与信号地单点汇合至母线电解负极。

六、量产调试高频故障及整改

1. USB 长线输出压降超标：启用芯片内置线缆补偿，微调 FB 上偏电阻 RFBH；
2. 输出恒流点不准：复核 SEL 引脚设置电阻，确认变压器匝比，考虑漏感系数 k；
3. 轻载音频啸叫：优化变压器气隙，调整最小工作频率；
4. 低温上电启动异常：VCC 选用低 ESR 陶瓷旁路电容；
5. EMI 余量不足：启用芯片抖频，压缩初级环路，增加初级 RC 吸收；
6. 保护频繁误触发：检查 FB 分压、SEL 外围，确认 VCC 辅助绕组供电区间。

七、典型应用场景

• 8‑24W 各类充电器、墙充适配器；
• 路由器、机顶盒、IoT 隔离辅助电源；
• 小家电、LED 恒压驱动电源；
• 传统 RCC 老方案升级替换，贴片 / 插件产线均可适配。

八、选型配套说明

功率从小到大依次：LP3718AS → LP3718BSL/BS → LP3718CA/CD；同一子型号可以切换 SOP8L / ASOP6 / DIP7 封装适配产线；副边可以搭配同步整流芯片提升整机效率。

LP3718 极简 PSR 方案，批量一致性高度取决于变压器绕制工艺、漏感控制。样机指标容易达标，量产会出现精度离散。供应链多变，储备备选物料降低项目延期风险。粤华信作为芯茂微电子一级代理商，可提供原厂规格书、产线参考设计，FAE 协同协助工程师样机转量产。
